Zaklepni releji, ki zagotavljajo učinkovito sredstvo za vzdrževanje stanja stikala z nizko porabo energije, so bistveni del električnih in elektronskih sistemov. Zaskočni releji uporabljajo kratek impulz, da preklopijo stanja in ostanejo v svojem končnem položaju brez konstantne energije, v nasprotju s tradicionalnimi releji, ki potrebujejo vir konstantne napetosti, da ohranijo svoje stanje. Ta članek preučuje uporabo in prednosti zaskočnih relejev ter kako se nastavijo in ponastavijo.
Po sprožitvi zaskočni rele - imenovan tudi bistabilni rele - ohrani svoj položaj tudi, ko je napajanje prekinjeno. Nastavitev in ponastavitev sta njegovi dve stabilni stanji. Krmilni impulzi povzročijo, da rele preklaplja med temi stanji.
Zaskočni releji delujejo prek enega od dveh glavnih mehanizmov:
1. Zaskočni rele z eno tuljavo
Zaskočni rele z eno tuljavo deluje z eno tuljavo, ki sprejema impulze izmenične polarnosti, da spremeni svoje stanje.
- Nastavitev releja (stanje VKLOP): pozitivni impulz napetosti napaja tuljavo in premakne notranje kontakte v nastavljen položaj.
- Ponastavitev releja (IZKLOPLJENO stanje): Impulz negativne napetosti (ali impulz obratne polarnosti) premakne kontakte nazaj v položaj za ponastavitev.
Ko je rele preklopljen, ostane v tem stanju, dokler ga ne spremeni drug impulz.
2. Zaskočni rele z dvojno tuljavo
Zaskočni rele z dvojno tuljavo ima dve ločeni tuljavi - eno za nastavitev in eno za ponastavitev.
- Nastavitev releja (stanje VKLOP): Kratek impulz na "nastavljeno" tuljavo premakne notranje kontakte v položaj VKLOP.
- Ponastavitev releja (IZKLOPLJENO): Kratek impulz na tuljavo za "ponastavitev" premakne kontakte nazaj v položaj IZKLOP.
Ker kontakti držijo svoj položaj magnetno ali mehansko, za vzdrževanje stanja ni potrebna stalna moč.
- Energijska učinkovitost: Odzaskočni relejine potrebujejo stalne moči za vzdrževanje svojega stanja, porabijo manj energije v primerjavi s tradicionalnimi releji.
- Nizka proizvodnja toplote: Zmanjšana poraba energije pomeni minimalno kopičenje toplote, kar povečuje vzdržljivost.
- Stabilno delovanje: zaskočni releji ostanejo v zadnjem položaju tudi med izpadom električne energije.
- Idealno za sisteme, ki delujejo na baterije: njihova sposobnost, da zadržijo stanje brez neprekinjenega toka, jih naredi popolne za naprave, ki delujejo na baterije.
Številne industrije uporabljajo zaskočne releje, vključno z:
Energijsko učinkovite naprave in pametni sistemi razsvetljave so primeri avtomatizacije doma.
Industrijski nadzor: za avtomatizirane sisteme in stroje je potrebno energetsko učinkovito preklapljanje.
Aplikacije za omrežne releje in preklapljanje signalov v telekomunikacijah.
Avtomobilska elektronika: električni sistemi in krmiljenje električnih stekel.
Zaklepni relejiso priljubljena možnost v energetsko občutljivih aplikacijah, ker ponujajo učinkovito sredstvo za vzdrževanje stanj vezja brez stalne moči. Bistveni so, ker jih je mogoče nastaviti in ponastaviti z malo energije, bodisi v komunikacijskih omrežjih, gospodinjskih aparatih ali industrijski avtomatizaciji. Poznavanje njihovega delovanja zagotavlja njihovo čim bolj učinkovito uporabo v različnih električnih in elektronskih aplikacijah.

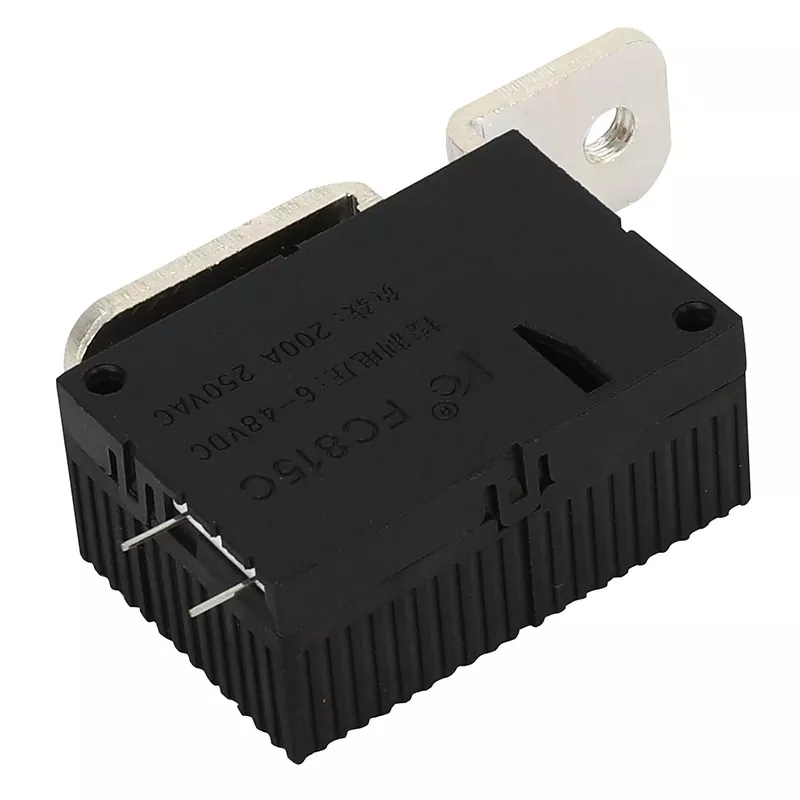

Face Electric Co., Ltd. se je vedno držal politike kakovosti "nenehnih inovacij in pragmatičnega upravljanja" in je ustvaril izdelke industrijske blagovne znamke s poslovno filozofijo preživetja z zagotavljanjem kakovosti in razvojem v obsežni proizvodnji. Trenutno lahko zaskočni releji, ki jih je neodvisno oblikovalo in razvilo naše podjetje, nudijo različne specifikacije od 16 A do 200 A, med katerimi lahko izbirajo stranke. Izdelki podjetja izpolnjujejo zahteve direktive EU ROHS, izdelki podjetja pa so pridobili nacionalne patente za izume in potrdila o patentih za uporabne modele; obiščite našo spletno stran na naslovu www.facerelay.com, če želite izvedeti več o naših izdelkih. Za vprašanja smo dosegljivi nalydia@face-relay.com.
